جزئیات محصول
محل منبع: چین
نام تجاری: HOMSH
گواهی: ISO9001
شماره مدل: کیت توسعه قفل MI30
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiated
زمان تحویل: 5-8 روز کاری
شرایط پرداخت: T/T
پورت برق اضطراری: |
میکرو USB |
ورودی: |
100~240v 50~60Hz 0.28A |
صادرات: |
5v == 2A |
شارژر باتری لیتیومی: |
کابل USB با رابط MicroUSB |
پورت برق اضطراری: |
میکرو USB |
ورودی: |
100~240v 50~60Hz 0.28A |
صادرات: |
5v == 2A |
شارژر باتری لیتیومی: |
کابل USB با رابط MicroUSB |

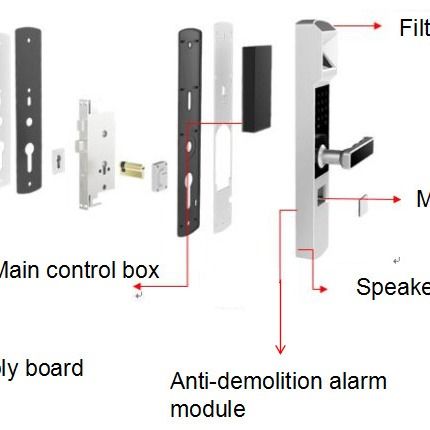

کیت توسعه قفل درب تشخیص ایریس HS-QSOL-MI30
توضیحات
بسته توسعه قفل شرکت ما طراحی شده برای کمک به مشتریان و توسعه دهندگان سریع
آشنایی سریع با توسعه قفل و استفاده از کیت توسعه راه اندازی شده، از جمله ماژول کنترل اصلی، ماژول هشدار ضد تخریب، اضطراری MicroUSB
هیئت مدیره شارژ، هیئت مدیره تنظیم مجدد، ماژول بلندگو و سایر منابع محیطی، کاربران می توانند هیئت مدیره توسعه را از طریق صفحه اصلی کنترل برنامه روشن کردن رابط ارتقاء دهند
همچنین می توان در صورت لزوم نرم افزار ثابت را توسعه داد.
صفحه کنترل اصلی
| شماره سریال | توضیحات |
| ① | رابط ماژول نوری برای تامین برق و تبادل داده های ماژول نوری |
| ② | پورت برق اضطراری Micro-USB به صفحه رابط MicroUSB برق اضطراری متصل می شود |
| ③ | رابط هشدار ضد تخریب، متصل به ماژول هشدار ضد تخریب |
| ④ | پورت اتصال ماژول اسپیکر |
| ⑤ | کابل اتصال موتور قفل |
| ⑥ | کابل ها را به صفحه مدار سوئیچ ریست وصل کنید |
| ⑦ | کانکتور پد لمسی (پشت صفحه کنترل اصلی) |
| ⑧ | چراغ هشدار: هنگامی که رمز عبور اشتباه وارد شده است یا کلید هشدار ضد جداسازی فعال شده است، چراغ هشدار به طور خودکار درخشان می شود |
| ⑨ | چراغ هشدار ولتاژ پایین، زمانی که ولتاژ تغذیه باتری کمتر از مقدار استاندارد است، چراغ هشدار ولتاژ پایین به طور خودکار روشن می شود |
| ⑩ | چراغ سیگنال کلید دیجیتال که هنگام لمس یک بار می درخشد و هنگام خاموش شدن لمس نمی شود. |
معرفی صفحه لمسی
| شماره توالی | توضیحات |
| ① | آن را برای اتصال صفحه لمسی به صفحه کنترل اصلی استفاده می شود |
| ② | کلید های لمسی 0 تا 9 رقمی |
| ③ | کلید "#" برای تایید استفاده می شود |
| ④ | کلید * کلید بازگشت است |
صفحه مدار ضد تخریب
| شماره توالی | توضیحات |
| ① | رابط نظارت بر سیگنال هشدار از طریق کابل ها به رابط مربوطه صفحه کنترل اصلی متصل می شود |
| ② | کلید هشدار ضد جداسازی در حالت عادی هنگام فشار و در حالت هشدار هنگام بلند شدن است. |
تخته تامین را دوباره تنظیم کنید
| شماره توالی | توضیحات |
| ① | دکمه تنظیم مجدد: برای شروع تنظیمات سیستم استفاده می شود، دکمه را فشار دهید و دکمه را پس از 5 ثانیه آزاد کنید سیستم به طور خودکار شروع و تکمیل آغاز |
| ② | رابط منبع برق باتری کرپ |
| ③ | پورت کابل مورد استفاده برای اتصال صفحه کنترل اصلی |
بلندگو
فیلتر
| شماره توالی | توضیحات |
| ① | فیلتر از تأثیر نور مرئی بر سنسور فاصله جلوگیری می کند و سنسور فاصله را محافظت می کند |
| ② | فیلتر باند باریک تأثیر نور مرئی را بر تصویربرداری مادون قرمز از بین می برد |
باتری و شارژر لیتیوم
| شماره توالی | توضیحات |
| ① | 3باتری.7v، 18200mAh، شارژ با رابط MicroUSB |
| ② | شارژر باتری لیتیوم (کابل USB با رابط MicroUSB) ورودی: 100 تا 240 ولت 50 تا 60 هرتز 0.28A خروجی: 5v == 2A |
صفحه برق اضطراری MicroUSB
| شماره توالی | توضیحات |
| ① | رابط MicroUSB |
درخواست
کمک به توسعه دهندگان به سرعت با آشنایی و استفاده از کیت توسعه قفل، بهره برداری از توسعه سریع محصولات قفل تشخیص ایریس.
